此产品相关资料下载XGS系列充气柜

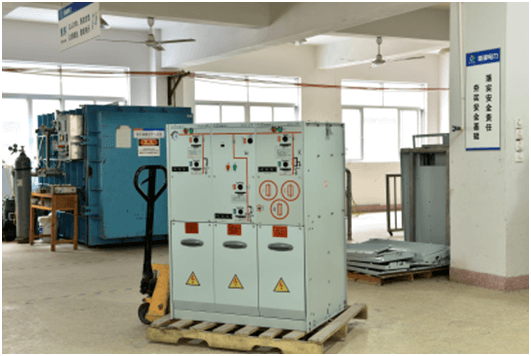

一、产品图片
二、产品概述
1、产品介绍
XGS系列环网开关是SF6气体绝缘的金属共箱式封闭开关设备，该设备可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元等模块组合而成。采用一系列先进技术和材料，具有优良的电气性能和机械性能，受环境和气侯影响小，体积小巧，易于安装，操作方便，无需维护，且具有灵活的组合方式。清晰直观的设计保证操作简单、直接。馈线容量大，适合多种接线系统。
2、功能单元
|
单元代号 |
意义 |
|
C |
标准单套管负荷开关单元 |
|
F |
负荷开关-熔断器组合电器单元 |
|
V |
断路器单元 |
|
D |
电缆进线单元（不带开关） |
|
+ |
母线侧套管 |
|
- |
母线顶套管 |
|
S |
母联单元 |
|
M |
计量单元 |
|
T |
PT单元 |
|
CT |
双套管出线的负荷开关单元 |
三、技术参数
|
项目 |
单位 |
C模块 |
F模块 |
V模块 |
||
|
负荷开关 |
熔断器单元 |
断路器单元 |
||||
|
额定电压 |
kV |
12/24 |
12/24 |
12/24 |
||
|
额定电流 |
A |
630 |
200(注1） |
630 |
||
|
工频耐压/1分钟 |
相地/相间 |
kV |
50 |
50 |
50 |
|
|
断口 |
kV |
60 |
60 |
60 |
||
|
额定雷电冲击耐受电压 |
相地/相间 |
kV |
125 |
125 |
125 |
|
|
断口 |
kV |
145 |
145 |
145 |
||
|
额定闭环开断电流 |
A |
630 |
|
|
||
|
5%有功负载开断电流 |
A |
31.5 |
|
31.5 |
||
|
额定电缆充电开断电流 |
A |
30 |
|
30 |
||
|
额定开断感性电流 |
A |
注2 |
|
|
||
|
额定短时耐受电流 /3s |
KA |
20 |
|
20 |
||
|
额定峰值耐受电流 |
KA |
50 |
|
50 |
||
|
额定转移电流 |
A |
|
1700 |
|
||
|
额定短路开断电流 |
KA |
|
注3 |
20 |
||
|
额定短路关合电流 |
KA |
50 |
|
50 |
||
|
额定短路开断次数 |
次 |
|
|
30 |
||
|
额定短路关合次数(负荷开关/接地开关) |
次 |
5 |
|
|
||
|
额定电流开断次数 |
次 |
>100 |
|
|
||
|
机械操作次数 |
次 |
3000 |
3000 |
10,000 |
||
|
SF6气体压力 |
20℃时表压为 0.03Mpa |
|||||
|
年泄漏率 |
年泄漏率< 0.1% /年 |
|||||
|
防护等级
|
SF6气室 |
IP67 |
||||
|
开关柜外壳 |
IP3X |
|||||
注：1、取决于熔断器额定电流值 2、开断1250KVA空载变压器3、取决于高压熔断器
